Embalse de Pinilla

1. Datos del embalse

El Embalse de Pinilla se sitúa en el curso alto del río Lozoya y constituye el embalse de cabecera de los cinco grandes embalses que regulan esta cuenca, una de las más importantes para el abastecimiento de agua de la Comunidad de Madrid.

Desde su puesta en servicio en 1967, desempeña una función esencial como primera gran reserva del sistema hidráulico del Lozoya, regulando las aportaciones procedentes de la alta montaña antes de que el agua continúe hacia otros embalses del sistema.

Su construcción respondió a una necesidad urgente de aumentar el suministro de agua a Madrid en un periodo de fuerte crecimiento demográfico, actuando como solución inmediata hasta la entrada en funcionamiento de infraestructuras posteriores como El Atazar y Pedrezuela.

Actualmente presenta:

• Capacidad total: 38,1 hm³

• Superficie máxima: 480 ha

• Longitud de riberas: 16 km

• Longitud del río en el embalse: 5 km

2. Datos de construcción del embalse

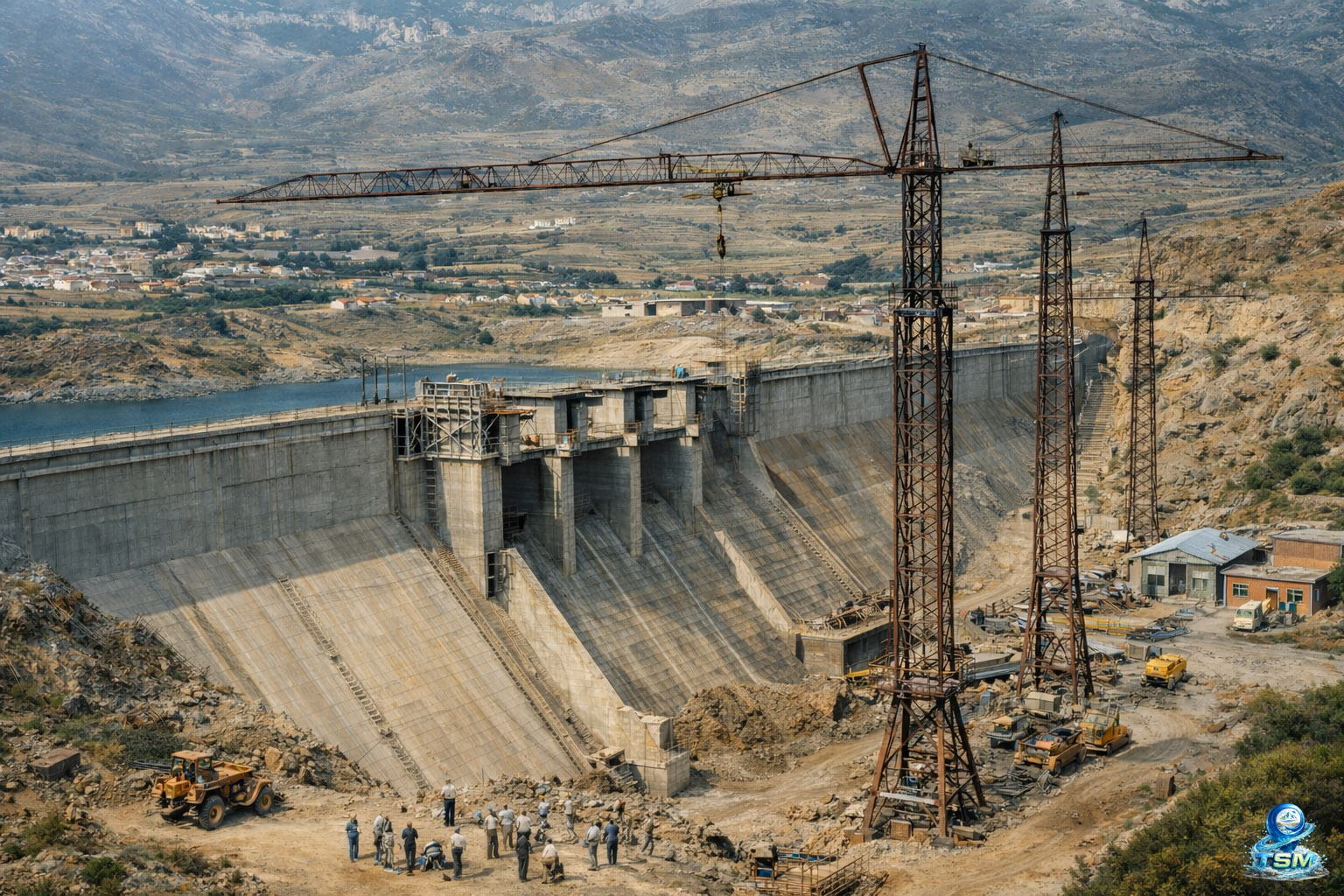

La presa de Pinilla fue construida en la década de 1960, dentro de una etapa de ampliación intensiva del sistema hidráulico madrileño.

• Inicio de obras: primeros años de la década de 1960

• Entrada en servicio: 1967

Fue concebida como una infraestructura rápida y técnicamente eficaz, capaz de incrementar la capacidad de regulación del Lozoya sin recurrir todavía a grandes presas de altura.

Una vez finalizada, el embalse permitió estabilizar el sistema de abastecimiento mientras se desarrollaban proyectos de mayor escala.

En 1991 se añadió una central hidroeléctrica, que aprovecha los caudales liberados para producir energía eléctrica.

3. Datos técnicos

Embalse

• Capacidad: 38,1 hm³

• Aportación media anual: 172 hm³

• Superficie de cuenca: 259 km²

• Superficie máxima: 480 ha

• Longitud de riberas: 16 km

• Longitud del río en el embalse: 5 km

Presa

• Tipología: presa de gravedad de planta recta

• Clasificación: tipo A

• Altura sobre cimientos: 33 m

• Longitud de coronación: 295 m

• Anchura de coronación: 7 m

• Volumen de fábrica: 91.500 m³

La presa está formada por 19 bloques estructurales separados mediante juntas planas, construidos en hormigón vibrado.

Sistemas hidráulicos

• 3 vanos de aliviadero

• Longitud total de aliviadero: 24 m

• Capacidad de alivio: 350 m³/s

• 2 conductos de desagüe de fondo

• Capacidad de desagüe: 56 m³/s

4. Curiosidades y datos de interés

Primer gran regulador del alto Lozoya

Pinilla actúa como primera gran regulación hidráulica del Lozoya antes de que el agua avance hacia otros embalses del sistema.

Solución de urgencia hidráulica

Su construcción fue una respuesta rápida a las necesidades de Madrid en pleno crecimiento urbano de los años 60.

Producción hidroeléctrica

Desde 1991 incorpora una pequeña central hidroeléctrica que permite aprovechar energéticamente los caudales liberados.

Papel estratégico dentro del sistema

El agua derivada desde Pinilla llega directamente a la estación de tratamiento situada junto a la presa, mientras el resto continúa hacia Embalse de Riosequillo tras recorrer unos seis kilómetros por el río Lozoya.

Embalse de gran regularidad visual

A diferencia de otros embalses con grandes variaciones de nivel muy visibles, Pinilla mantiene una imagen muy estable durante gran parte del año.

5. Interés turístico del entorno

El entorno del Embalse de Pinilla es uno de los más atractivos de la Sierra Norte por su combinación de agua, montaña y grandes panorámicas abiertas hacia las cumbres del Lozoya.

Paisaje de alta montaña reflejada

Desde distintos puntos del embalse pueden observarse reflejos muy limpios de las cumbres cercanas, especialmente en días de baja brisa.

El paisaje combina:

• lámina de agua abierta

• perfiles de montaña

• vegetación de ribera

• grandes horizontes serranos

Entorno muy fotogénico

Es uno de los embalses más valorados para fotografía paisajística por:

• reflejos en otoño

• nieblas invernales

• cielos abiertos de primavera

Pueblos cercanos de gran interés

Se integra fácilmente en recorridos turísticos por:

• Lozoya

• Pinilla del Valle

• Alameda del Valle

Ruta hidráulica natural del Lozoya

Pinilla permite comprender muy bien la secuencia hidráulica del río Lozoya dentro de la Sierra Norte.

Es muy interesante como inicio de itinerarios hacia:

• Riosequillo

• valle alto del Lozoya

• infraestructuras hidráulicas históricas

Mejor época para visitarlo

Especialmente recomendable en:

• primavera

• otoño

• invierno con nieve en cumbres

Embalse de Riosequillo

1. Datos del embalse

El Embalse de Riosequillo forma parte del sistema hidráulico histórico del río Lozoya y ocupa una posición central dentro de la secuencia de embalses que abastecen de agua a Madrid.

Fue inaugurado en 1958, en una etapa clave de expansión del sistema de abastecimiento madrileño, para responder al fuerte crecimiento demográfico de la capital tras la posguerra.

Se sitúa aguas abajo del Embalse de Pinilla y sus caudales continúan hacia el Embalse de Puentes Viejas, formando parte de la regulación escalonada del Lozoya.

Actualmente presenta:

• Capacidad total: 50 hm³

• Superficie máxima: 326 ha

• Longitud de riberas: 26 km

• Longitud del río en el embalse: 7,5 km

2. Datos de construcción del embalse

La presa de Riosequillo fue una de las grandes actuaciones hidráulicas de mediados del siglo XX en Madrid.

• Inicio de obras: década de 1950

• Inauguración oficial: 1958

Su objetivo principal fue reforzar la garantía de suministro en una ciudad en fuerte expansión urbana.

Hasta la entrada en servicio de Pinilla en 1967, Riosequillo funcionó como embalse de cabecera del alto Lozoya.

En 1991 se incorporó una central hidroeléctrica, aprovechando los caudales liberados hacia el cauce inferior.

3. Datos técnicos

Embalse

• Capacidad: 50 hm³

• Aportación media anual: 46 hm³

• Superficie de cuenca: 138 km²

• Superficie máxima: 326 ha

• Longitud de riberas: 26 km

• Longitud del río en el embalse: 7,5 km

Presa

• Tipología: presa de gravedad de planta mixta

• Clasificación: tipo A

• Altura sobre cimientos: 56 m

• Longitud de coronación: 1.060 m

• Anchura de coronación: 5 m

• Volumen de fábrica: 203.000 m³

La presa está formada por:

• dos alineaciones rectas

• un tramo curvo central de 19 metros

Esta configuración le permite adaptarse a la topografía del valle.

Sistemas hidráulicos

• 2 vanos de aliviadero

• Capacidad de alivio: 390 m³/s

• 6 conductos de desagüe (intermedio + fondo)

• Capacidad total de desagüe: 320 m³/s

4. Curiosidades y datos de interés

Una de las coronaciones más largas de España

Con más de 1 kilómetro de longitud, Riosequillo posee una de las coronaciones más extensas del sistema español de presas.

Cuatro tipos estructurales distintos

Debido a su gran longitud, la presa incorpora cuatro secciones transversales diferentes, algo poco frecuente en presas de gravedad.

Infraestructura de transición histórica

Riosequillo representa técnicamente el paso entre las grandes presas clásicas y las infraestructuras modernas posteriores del Lozoya.

Producción hidroeléctrica

Desde 1991 genera energía eléctrica mediante turbinas asociadas al agua desaguada.

Control estructural avanzado

Actualmente incorpora sistemas de auscultación con:

• GPS diferencial milimétrico

• aforadores automáticos

• drenajes estructurales

• control topográfico permanente

5. Interés turístico del entorno

El entorno del Embalse de Riosequillo es uno de los más accesibles y visualmente atractivos de la Sierra Norte, combinando paisaje hidráulico, zonas recreativas y fácil lectura territorial.

Gran paisaje abierto del Lozoya

La amplitud del vaso embalsado genera un paisaje muy abierto, especialmente atractivo por:

• reflejos largos

• vegetación de ribera

• amplias perspectivas serranas

Zona recreativa de gran uso familiar

Muy cerca del embalse se encuentra una de las áreas recreativas más conocidas de la Sierra Norte:

la piscina natural de Riosequillo, muy frecuentada en verano.

Esto convierte el entorno en uno de los embalses más visitados socialmente de toda la región.

Pueblos cercanos de gran interés

Puede integrarse fácilmente con visitas a:

• Buitrago del Lozoya

• Lozoya

• Gargantilla del Lozoya

Fotografía muy recomendable

Es especialmente atractivo:

• en primavera

• en otoño

• durante episodios de desembalse

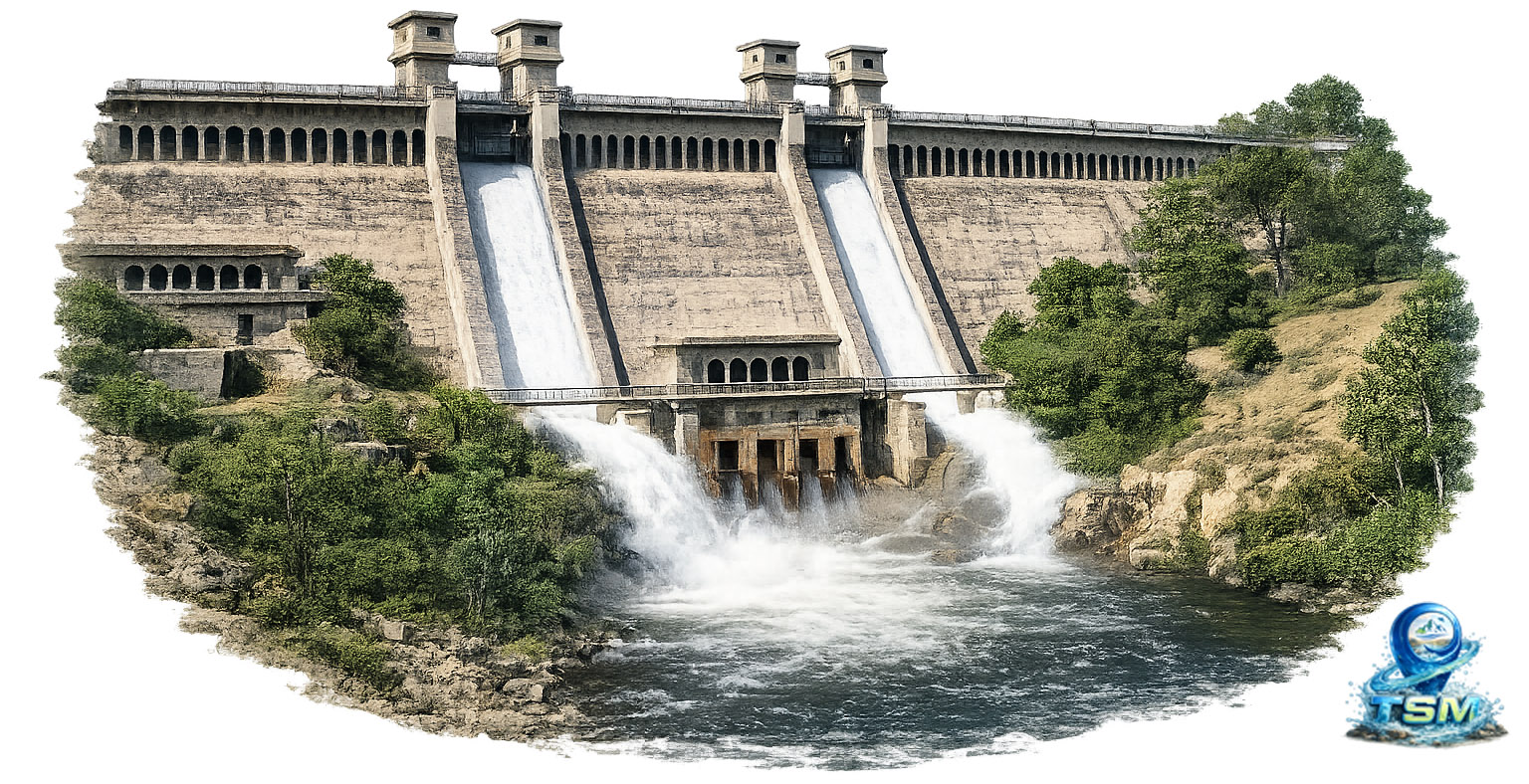

La imagen de la presa con sus aliviaderos abiertos es una de las más reconocibles del sistema hidráulico madrileño.

Lectura histórica del paisaje hidráulico

Riosequillo permite entender muy bien la evolución del sistema del Lozoya antes de la llegada de grandes presas como El Atazar.

Embalse de Puentes Viejas

1. Datos del embalse

El Embalse de Puentes Viejas ocupa una posición estratégica en el sistema hidráulico del río Lozoya, situándose inmediatamente aguas arriba del Embalse de El Villar, al que vierte directamente sus aguas.

Su nombre procede de dos antiguos pontones históricos que permitían cruzar el río en este punto, elemento que dio identidad al lugar antes de la construcción de la presa.

Fue durante décadas una de las piezas esenciales del abastecimiento madrileño, en una etapa en la que Madrid dependía casi exclusivamente de las regulaciones hidráulicas del Lozoya y del Guadalix.

Actualmente presenta:

• Capacidad total: 53 hm³

• Superficie máxima: 280 ha

• Longitud de riberas: 46 km

• Longitud del río en el embalse: 10 km

2. Datos de construcción del embalse

La construcción de Puentes Viejas aparece ya recogida en el Plan de Obras Hidráulicas de 1907, dentro de la gran expansión histórica del sistema del Canal de Isabel II.

Las obras se desarrollaron en dos grandes fases:

Primera fase

• Inicio: entre 1913 y 1914

• Finalización: 1925

En esta primera etapa la presa alcanzó 43,5 metros de altura, generando una capacidad inicial de 22 millones de m^3.

Segunda fase (recrecimiento)

Posteriormente se acometió un recrecimiento de la presa que permitió alcanzar la capacidad actual de 53 hm^3.

Este proceso convirtió a Puentes Viejas en una infraestructura hidráulica de transición entre las grandes presas históricas y las posteriores ampliaciones modernas del Lozoya.

En 1991 se incorporó una central hidroeléctrica para aprovechar energéticamente los caudales desaguados.

3. Datos técnicos

Embalse

• Capacidad: 53 hm³

• Aportación media anual: 90 hm³

• Superficie de cuenca: 276 km²

• Superficie máxima: 280 ha

• Longitud de riberas: 46 km

• Longitud del río en el embalse: 10 k

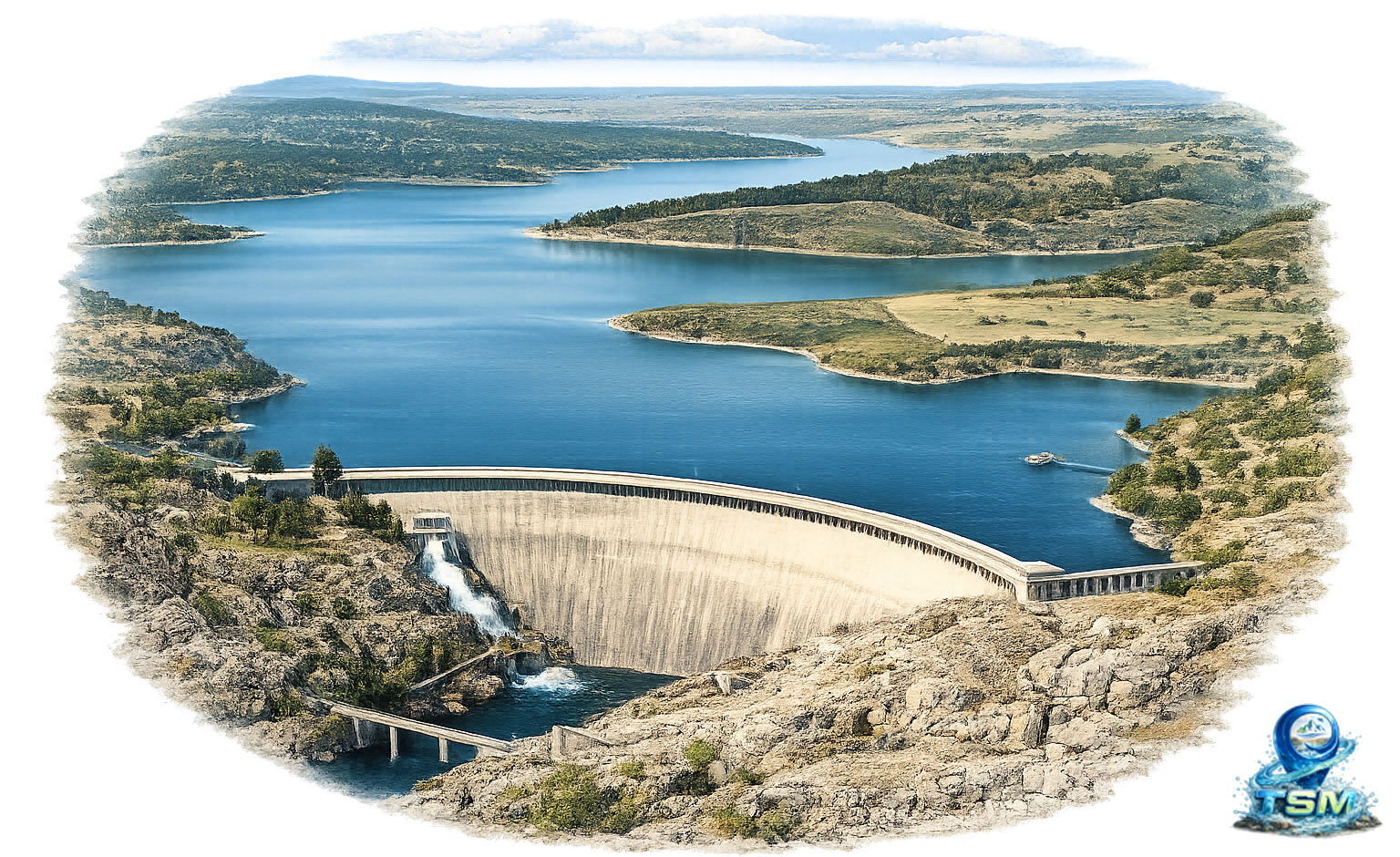

Presa

• Tipología: presa de gravedad de planta curva

• Clasificación: tipo A

• Altura sobre cimientos: 66 m

• Longitud de coronación: 324 m

• Anchura de coronación: 5 m

• Volumen de fábrica: 144.600 m³

La presa está dividida en 12 bloques estructurales de longitud variable.

Sistemas hidráulicos

• 6 vanos de aliviadero

• Capacidad de alivio: 265 m³/s

• 14 conductos de desagüe en tres niveles

• Capacidad de desagüe: 295 m³/s

4. Curiosidades y datos de interés

Una presa construida en dos épocas históricas

Puentes Viejas es uno de los mejores ejemplos de presa ampliada en dos generaciones técnicas distintas dentro del Canal de Isabel II.

De 22 a 53 hm³

La ampliación posterior más que duplicó su capacidad inicial.

Herencia histórica del Lozoya

Su construcción consolidó definitivamente el dominio hidráulico del Lozoya como principal fuente de agua de Madrid durante buena parte del siglo XX.

Central hidroeléctrica moderna

Desde 1991 el embalse incorpora producción eléctrica mediante minicentral asociada.

Lectura clara de evolución constructiva

A nivel visual todavía puede interpretarse muy bien la diferencia entre la obra inicial y el recrecimiento posterior.

5. Interés turístico del entorno

El entorno de Puentes Viejas ofrece una combinación muy atractiva entre paisaje hidráulico, tranquilidad y lectura histórica del sistema del Lozoya.

Gran paisaje de agua encajada

El embalse presenta una morfología muy marcada por brazos estrechos y perfiles de valle encajado.

Destacan:

• láminas largas de agua

• suaves laderas forestales

• reflejos muy limpios en días tranquilos

•

Muy próximo a grandes enclaves turísticos

Se integra fácilmente en visitas a:

• Buitrago del Lozoya

• Mangirón

• Paredes de Buitrago

Paisaje muy recomendable para fotografía

Especialmente atractivo en:

• otoño

• invierno

• primeras horas de la mañana

Lectura histórica del Canal de Isabel II

Puentes Viejas es uno de los embalses donde mejor se entiende la evolución histórica del abastecimiento madrileño entre principios y mediados del siglo XX.

Entorno de baja presión turística

A diferencia de otros embalses más visitados, mantiene un ambiente muy tranquilo.

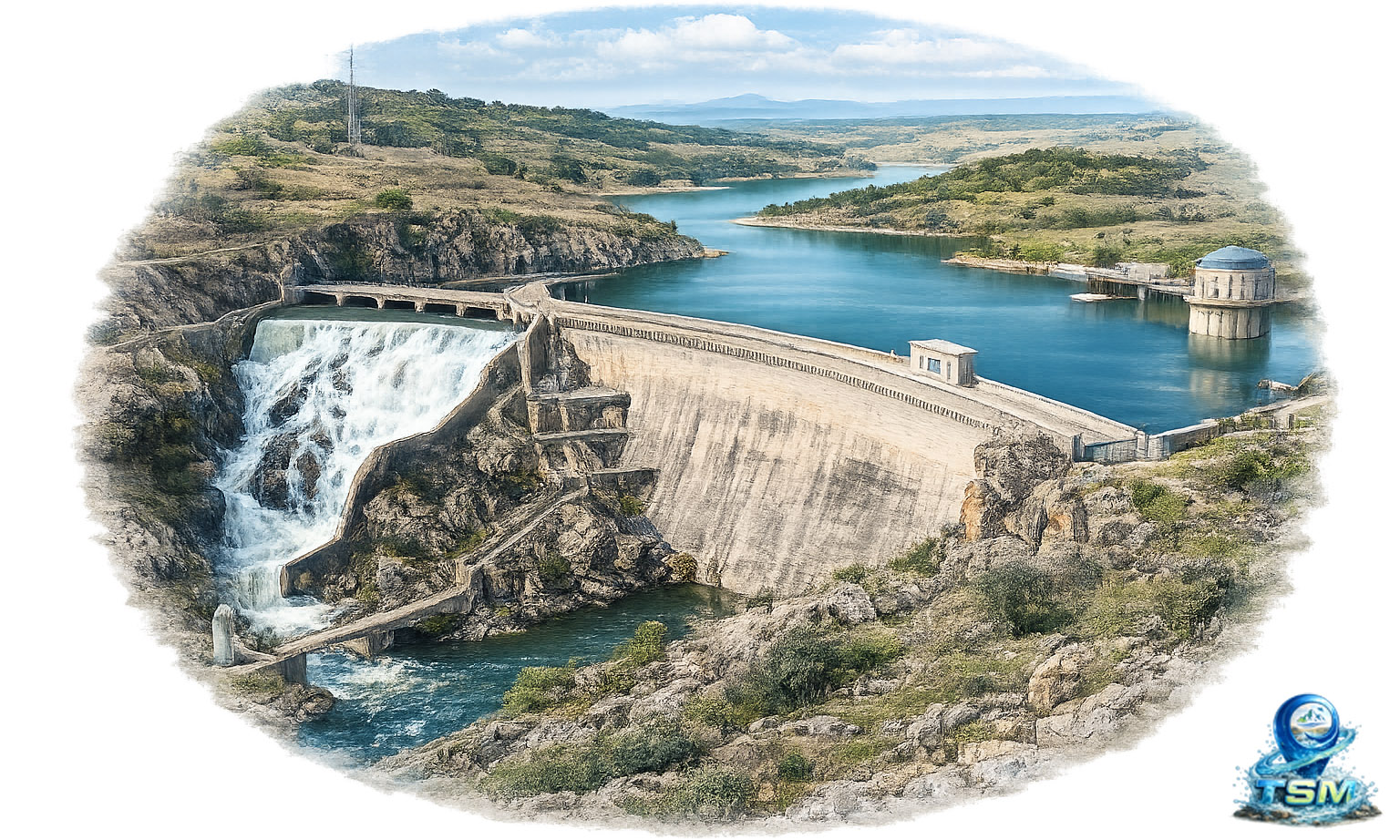

Embalse de El Villar

1. Datos del embalse

El Embalse de El Villar ocupa un lugar fundamental en la historia hidráulica de Madrid, ya que fue la infraestructura que resolvió de forma definitiva el abastecimiento de agua a la capital tras el fracaso inicial del sistema del Pontón de la Oliva.

Situado en el curso bajo del río Lozoya, representa la primera gran presa verdaderamente operativa del sistema moderno del Canal de Isabel II y sigue siendo hoy una pieza activa dentro del sistema de regulación hidráulica madrileño.

Parte del agua almacenada se deriva a través del histórico canal de El Villar, mientras el resto continúa hacia el Embalse de El Atazar, situado aguas abajo.

Actualmente presenta:

• Capacidad total: 22,4 hm³

• Superficie máxima: 144 ha

• Longitud de riberas: 20 km

• Longitud del río en el embalse: 10 km

2. Datos de construcción del embalse

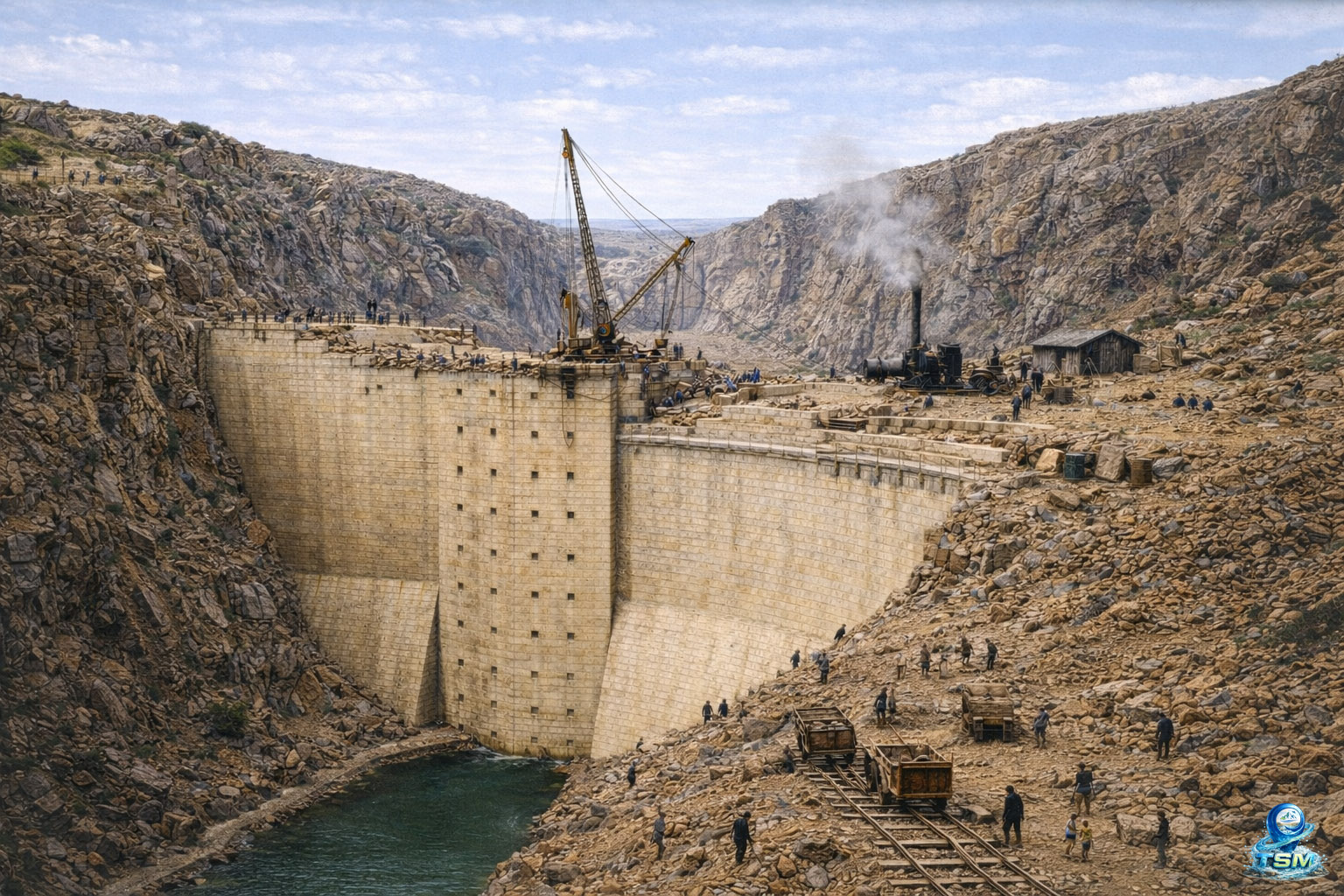

La presa de El Villar fue construida en el siglo XIX, en un momento decisivo para la ingeniería hidráulica española.

• Inicio de obras: 1869

• Finalización: 1873

• Entrada en servicio: 1873

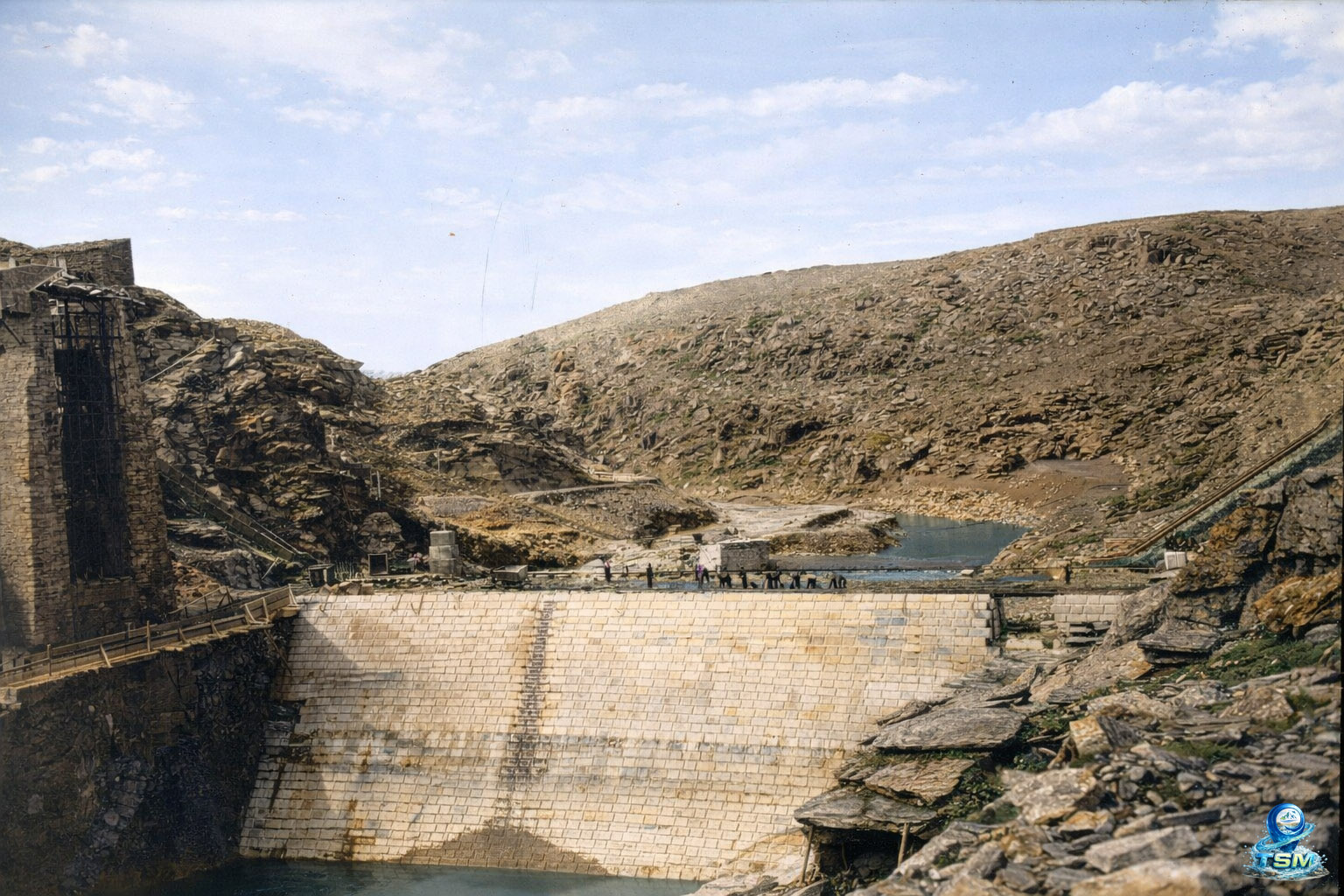

Su construcción supuso un enorme avance técnico, ya que en el momento de su inauguración fue considerada la presa más alta de España.

Además, fue una de las primeras grandes presas curvas de gravedad construidas en Europa, constituyendo una referencia técnica internacional en su época.

Su ejecución consolidó definitivamente el sistema del Lozoya como fuente principal de agua para Madrid.

En 1991 se incorporó una central hidroeléctrica moderna asociada a sus desagües.

3. Datos técnicos

Embalse

• Capacidad: 22,4 hm³

• Aportación media anual: 13 hm³

• Superficie máxima: 144 ha

• Superficie de cuenca: 1,5 km²

• Longitud de riberas: 20 km

• Longitud del río en el embalse: 10 km

Presa

• Tipología: presa de gravedad de planta curva

• Clasificación: tipo A

• Altura sobre cimientos: 50 m

• Longitud de coronación: 107 m

• Anchura de coronación: 5 m

• Volumen de fábrica: 49.000 m³

Es una presa de gran pureza formal, con una curvatura muy característica y una implantación directa sobre roca granítica.

Sistemas hidráulicos

• 1 vano principal de aliviadero

• Longitud total del aliviadero: 50 m

• Capacidad de alivio: 176 m³/s

• 4 conductos principales de desagüe

• Capacidad de desagüe: 227 m³/s

•

Además incorpora:

• desagüe Entretúneles

• desagüe El Merendal

que aumentan la capacidad total de regulación hidráulica.

4. Curiosidades y datos de interés

La presa más antigua en servicio de Madrid

El Villar es actualmente la presa más antigua que continúa en funcionamiento en toda la Comunidad de Madrid.

Fue la presa más alta de España

En el momento de su construcción representó el récord nacional de altura.

Ingeniería pionera europea

Su diseño curvo la convirtió en una referencia muy avanzada para su época.

Solución al fracaso del Pontón de la Oliva

Sin El Villar, Madrid habría seguido sufriendo graves problemas de abastecimiento en el siglo XIX.

Una presa muy reconocible visualmente

Su perfil curvo y la cascada lateral forman una de las imágenes históricas más icónicas del Canal de Isabel II.

5. Interés turístico del entorno

El entorno de El Villar es uno de los más valiosos desde el punto de vista histórico y paisajístico de toda la red de embalses madrileños.

Gran valor patrimonial hidráulico

Aquí se concentra parte esencial de la memoria hidráulica de Madrid.

Muy cerca pueden entenderse varias fases históricas del abastecimiento.

Paisaje rocoso muy singular

El embalse se encaja entre afloramientos graníticos y laderas forestales muy características del bajo Lozoya.

Muy próximo a enclaves históricos

Puede integrarse en rutas hacia:

• Patones

• El Berrueco

• Torrelaguna

Fotografía especialmente recomendable

Muy atractivo en:

• invierno

• primavera

• episodios de desembalse

Lectura histórica completa del Canal de Isabel II

Es probablemente el embalse donde mejor se entiende el origen técnico del sistema hidráulico madrileño.

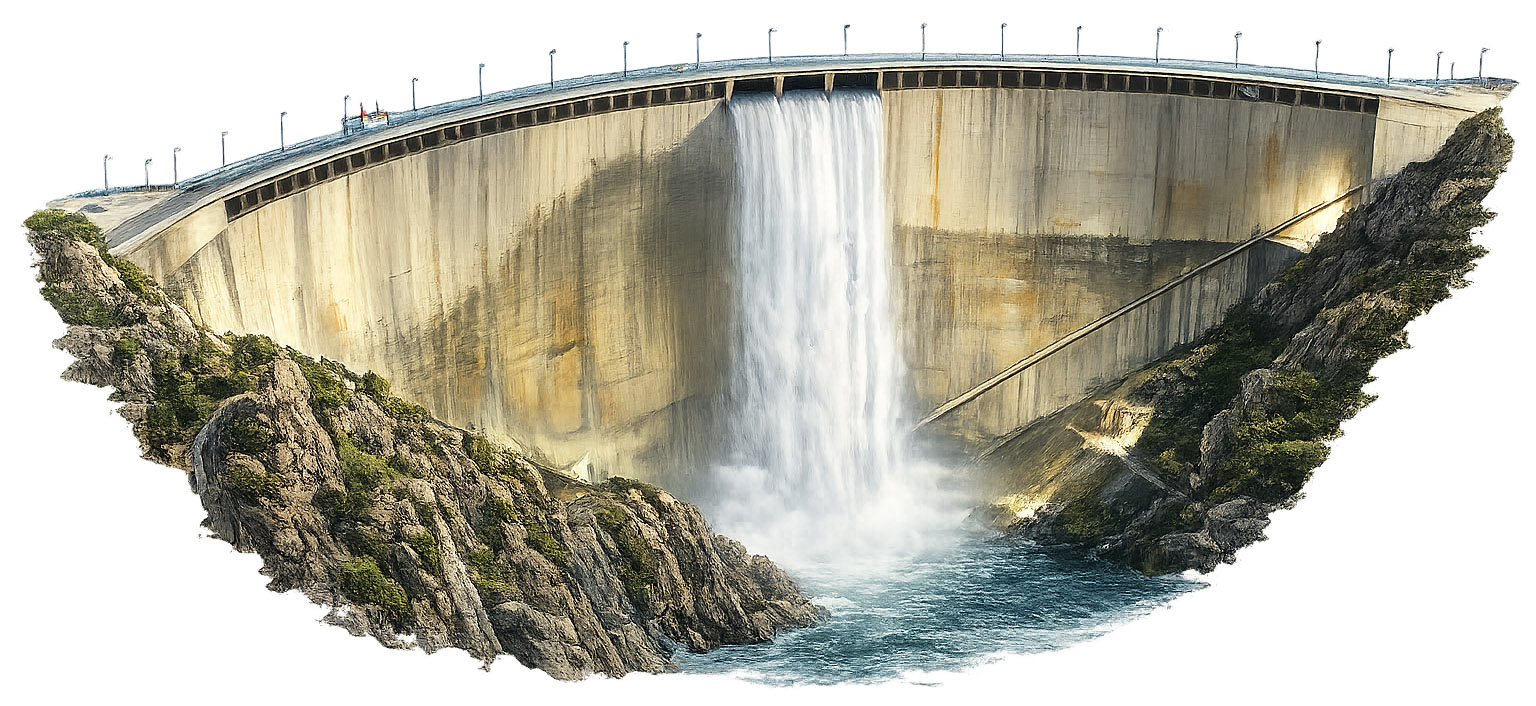

Embalse de El Atazar


1. Datos del embalse

El Embalse de El Atazar es el mayor embalse de la Comunidad de Madrid y uno de los elementos clave del sistema de abastecimiento de agua gestionado por el Canal de Isabel II.

Se encuentra en la cuenca del río Lozoya, en la Sierra Norte de Madrid, regulando el último tramo del sistema de embalses de este río antes de que el agua sea derivada hacia las infraestructuras de abastecimiento de la región.

Actualmente es la mayor reserva de agua del sistema madrileño, con capacidad para almacenar más de 425 hectómetros cúbicos, lo que representa aproximadamente el 46 % del volumen total de almacenamiento del sistema de abastecimiento regional.

El embalse ocupa una superficie de más de 1.070 hectáreas y sus aguas bañan los términos municipales de:

• El Atazar

• Cervera de Buitrago

• Patones

• El Berrueco

• Robledillo de la Jara

• Puentes Viejas

Según los datos técnicos del Canal de Isabel II, el embalse recibe aportaciones de una cuenca hidrográfica de 244 km²; y el río Lozoya recorre aproximadamente 17 km dentro del embalse, mientras que sus orillas alcanzan unos 72 km de longitud.

2. Datos de construcción del embalse

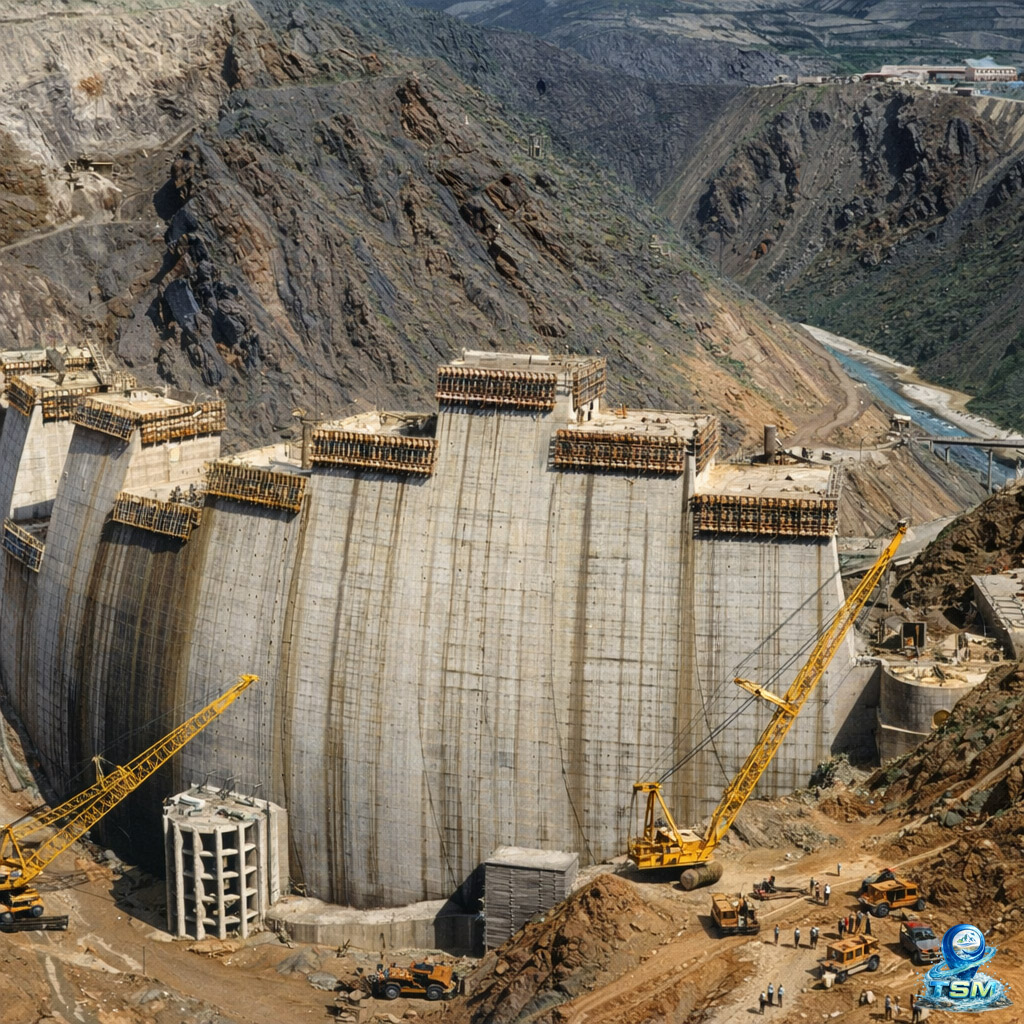

La construcción de la presa de El Atazar se planteó a finales de la década de 1950, cuando varias sequías pusieron en evidencia la necesidad de ampliar las reservas de agua que abastecían a Madrid.

• Inicio de las obras: 1965

• Finalización: 1972

• Entrada en servicio: abril de 1972

El proyecto fue una de las mayores obras hidráulicas realizadas en España en el siglo XX. El presupuesto inicial era de aproximadamente 1.000 millones de pesetas, pero el coste final se multiplicó debido a problemas geológicos en la zona, alcanzando cerca de 6.000 millones de pesetas.

Durante la construcción se detectaron dificultades relacionadas con la presencia de pizarras muy fracturadas, lo que obligó a realizar complejas obras de consolidación del terreno mediante inyecciones de hormigón y refuerzos estructurales.

La presa fue inaugurada en abril de 1972 y se convirtió en el último gran embalse construido en el río Lozoya.

3. Datos técnicos

Embalse

• Capacidad total: 425 hm³;

• Superficie máxima: 1.070 ha

• Aportación media anual: 51 hm³;

• Superficie de cuenca: 244 km²;

• Longitud del río en el embalse: 17 km

• Longitud de riberas: 72 km



Presa

• Tipo de presa: bóveda gruesa de doble curvatura

• Clasificación: Tipo A

• Altura sobre cimientos: 134 m

• Longitud de coronación: 484 m

• Anchura de coronación: 7 m

• Volumen de hormigón: aproximadamente 1.100.000 m³;

La presa está formada por 21 bloques estructurales y su espesor varía desde 36 metros en la base hasta unos 6 metros en la coronación, lo que permite transmitir las cargas hacia los estribos laterales de la montaña.

En su interior cuenta con una red de más de 8 km de galerías de inspección, utilizadas para el control estructural y el mantenimiento de la presa.

Además, desde 1991 funciona una central hidroeléctrica asociada, que aprovecha el agua derivada hacia el sistema de abastecimiento para generar energía.

4. Curiosidades y datos de interés

La mayor reserva de agua de Madrid
El embalse de El Atazar almacena cerca de la mitad del agua disponible en el sistema de abastecimiento de la Comunidad de Madrid, lo que lo convierte en una infraestructura estratégica para el suministro de agua de la región.

Una presa pionera en ingeniería
Su diseño de bóveda de doble curvatura fue uno de los más avanzados de su época en España, ya que permitía construir una presa más alta utilizando menos hormigón que las presas de gravedad tradicionales.

Una presa “vigilada constantemente”
La estructura cuenta con uno de los sistemas de control más completos de España, con cientos de sensores que monitorizan deformaciones, presiones y temperatura del hormigón.

Un fenómeno muy poco frecuente
El embalse solo ha vertido agua por su aliviadero superior en contadas ocasiones. Una de las más recientes ocurrió tras periodos de lluvias intensas, generando una espectacular cascada de más de 120 metros de altura visible desde kilómetros de distancia.

Destino turístico y deportivo
Hoy en día el entorno del embalse es un importante espacio para el turismo de naturaleza en la Sierra Norte, con miradores, rutas de senderismo y navegación permitida para embarcaciones sin motor.

5. Interés turístico del entorno

El entorno del Embalse de El Atazar es uno de los espacios de mayor valor paisajístico de toda la Sierra Norte de Madrid y uno de los enclaves más reconocibles del turismo de naturaleza vinculado al agua en la región.

La combinación entre gran lámina de agua, relieve abrupto, miradores naturales, pueblos históricos y patrimonio hidráulico convierte este embalse en uno de los lugares más completos para el visitante.

Grandes panorámicas y paisaje abierto

El Atazar ofrece una imagen muy singular dentro de la Comunidad de Madrid por su aspecto casi lacustre y por la amplitud de sus brazos de agua entre montañas.

Destacan especialmente:

• laderas rocosas muy abiertas

• perfiles serranos de gran amplitud

• reflejos amplios en días de calma

• fuertes contrastes estacionales según nivel de agua

Es uno de los embalses más fotogénicos del sistema madrileño durante:

• primavera

• otoño

• episodios de desembalse

Miradores recomendados

Algunos de los puntos más valorados por visitantes y fotógrafos son:

• mirador de la presa principal

• carreteras panorámicas entre El Berrueco y El Atazar

• zonas elevadas próximas a Cervera de Buitrago

Desde estos puntos puede apreciarse:

• la curvatura completa de la presa

• la gran profundidad del vaso

• la escala real de la infraestructura hidráulica

Actividades de turismo activo

Es uno de los pocos embalses de Madrid donde el uso recreativo controlado del agua tiene gran presencia.

En determinadas zonas se desarrollan:

• navegación sin motor

• piragüismo

• paddle surf

• actividades deportivas organizadas

La amplitud del embalse permite una experiencia muy distinta a la de otros embalses más cerrados del sistema.

Senderismo y recorridos paisajísticos

El entorno permite múltiples recorridos senderistas y rutas panorámicas.

Muy recomendables:

• caminos hacia antiguas infraestructuras hidráulicas

• senderos entre barrancos y laderas del Lozoya

• recorridos que conectan pueblos ribereños

La variedad de relieve hace que el paisaje cambie mucho en pocos kilómetros.

Pueblos cercanos con interés turístico

El embalse puede integrarse fácilmente en visitas a varios núcleos con fuerte atractivo:

• Patones

• El Berrueco

• Cervera de Buitrago

• Robledillo de la Jara

Esto permite combinar:

• patrimonio rural

• gastronomía

• paisaje hidráulico

• arquitectura tradicional

Mejor momento para visitarlo

Los periodos más recomendables son:

• primavera, por niveles altos de agua

• otoño, por luz limpia y contraste cromático

• episodios de desembalse, cuando la presa genera una imagen espectacular

•

Cuando el aliviadero entra en funcionamiento, la caída de agua se convierte en uno de los fenómenos visuales más impactantes de toda la Comunidad de Madrid.

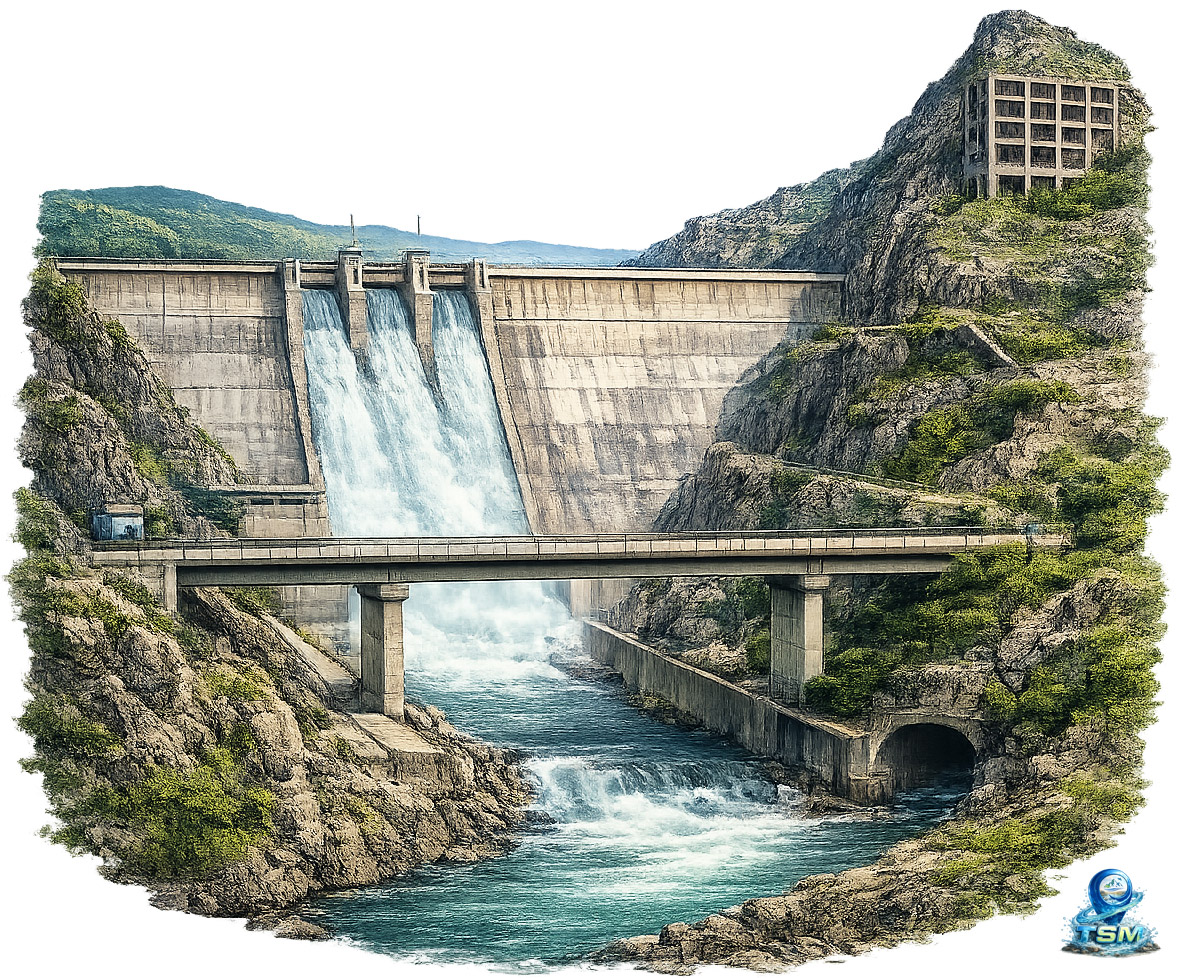

Embalse de El Vado

1. Datos del embalse

El Embalse de El Vado está situado en el curso alto del río Jarama, en el noroeste de la provincia de Guadalajara, y constituye una de las infraestructuras hidráulicas más importantes del sistema oriental de abastecimiento vinculado al Canal de Isabel II.

Junto con Embalse de La Aceña, es uno de los únicos embalses gestionados por Canal de Isabel II situados fuera de la Comunidad de Madrid.

Desde su torre de toma nace el histórico canal del Jarama, infraestructura que permite transportar agua hacia el sistema general madrileño, incorporando además aportaciones procedentes del río Sorbe mediante conducción en túnel desde el azud del Pozo de los Ramos.

Actualmente presenta:

• Capacidad total: 55,7 hm³

• Superficie máxima: 260 ha

• Longitud de riberas: 32 km

• Longitud del río en el embalse: 9 km

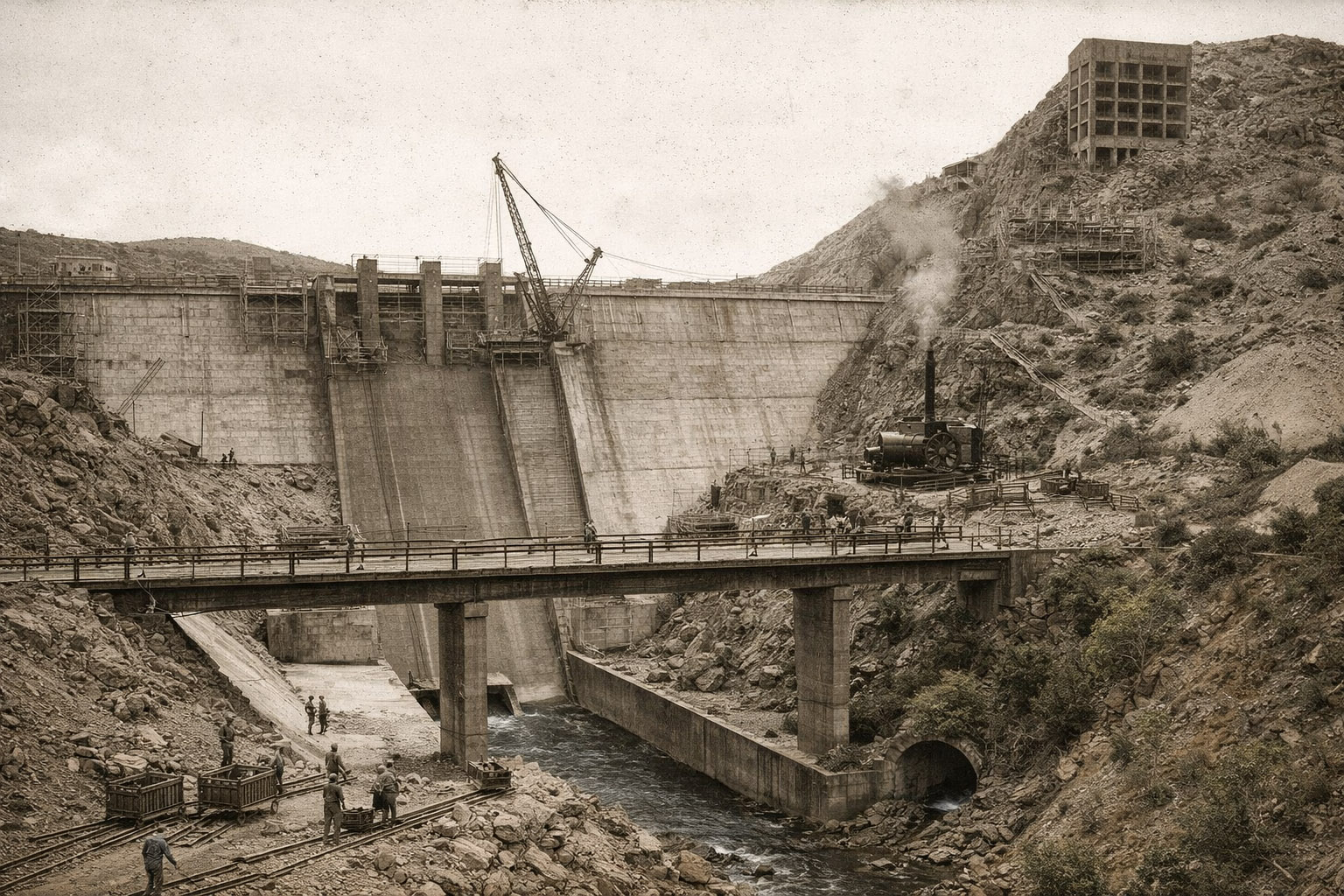

2. Datos de construcción del embalse

La construcción de El Vado fue una de las obras hidráulicas más prolongadas del siglo XX en el entorno del sistema madrileño.

• Inicio de obras: 1920

• Finalización estructural: 1954

• Entrada en servicio: 1960

La obra sufrió una duración extraordinariamente larga debido a múltiples interrupciones históricas, técnicas y administrativas, prolongándose durante aproximadamente cuarenta años.

El embalse dispone de dos elementos de cierre:

• presa principal

• presa de collado lateral

Esta configuración responde a la topografía compleja del valle.

El recrecimiento posterior permitió alcanzar la configuración actual de explotación.

3. Datos técnicos

Embalse

• Capacidad: 55,7 hm³

• Aportación media anual: 188 hm³

• Superficie de cuenca: 382 km²

• Superficie máxima: 260 ha

• Longitud de riberas: 32 km

• Longitud del río en el embalse: 9 km

Presa principal

• Tipología: presa de gravedad de planta recta

• Clasificación: tipo A

• Altura sobre cimientos: 69 m

• Longitud de coronación: 178 m

• Anchura de coronación: 6,5 m

• Volumen de fábrica: 170.000 m³

Sistemas hidráulicos

• 3 vanos principales de aliviadero + 3 vanos en presa de collado

• Longitud total: 27 + 24 m

• Capacidad máxima de alivio: 624 m³/s

• 1 conducto de fondo + 3 intermedios

• Capacidad de desagüe: 91 m³/s

Auscultación moderna

El embalse incorpora una instrumentación especialmente avanzada:

• péndulos

• extensómetros

• piezómetros

• termorresistencias

• aforadores automáticos

4. Curiosidades y datos de interés

Una obra que tardó cuatro décadas.

Pocas presas españolas tuvieron una construcción tan prolongada como El Vado.

Infraestructura clave del Jarama.

Desde aquí parte una de las conducciones históricas más importantes del sistema oriental madrileño: el canal del Jarama.

Dos presas en una misma explotación.

La combinación de presa principal y presa de collado lateral es uno de sus rasgos más singulares.

Gestión hidráulica muy dinámica

Debido a la relación entre capacidad y caudal aportado, el embalse suele vaciar parte de su volumen al final del verano para dejar espacio a las lluvias otoñales.

Importancia regional histórica

El Vado fue decisivo para asegurar recursos en el eje Jarama-Sorbe durante el crecimiento de Madrid en el siglo XX.

5. Interés turístico del entorno

El entorno de El Vado es uno de los paisajes hidráulicos más espectaculares del norte de Guadalajara, con fuerte carácter montañoso y gran atractivo visual.

Gran paisaje serrano.

El embalse aparece rodeado por:

• laderas boscosas

• relieves de transición hacia la Sierra Norte

• grandes brazos de agua muy escénicos

Torre de toma muy singular.

La torre de captación aislada en el agua es uno de los elementos visuales más reconocibles del embalse.

Entorno de pueblos con identidad rural.

Puede integrarse fácilmente con visitas a:

• El Vado

• Campillo de Ranas

• Tamajón

Muy recomendable en otoño y primavera.

Especialmente atractivo por:

• reflejos limpios

• contrastes de agua y bosque

• desembalses muy fotogénicos

Interés paisajístico de gran escala

Es uno de los embalses donde mejor se percibe la dimensión territorial del sistema hidráulico fuera de Madrid.

Embalse de La Aceña

1. Datos del embalse

El Embalse de La Aceña es uno de los embalses más singulares del sistema de abastecimiento del Canal de Isabel II, tanto por su altitud como por su función estratégica dentro de la cuenca del Alberche.

Está situado en el término municipal de Peguerinos, en la provincia de Ávila, dentro del entorno montañoso de la Sierra de Malagón. Sus aguas proceden del río La Aceña, afluente del río Cofio y, por tanto, integrante de la cuenca hidrográfica del Alberche.

Es actualmente el embalse situado a mayor altitud de todos los gestionados por Canal de Isabel II, lo que lo convierte en una infraestructura hidráulica especialmente valiosa por la calidad natural de sus aportaciones.

Su principal misión es doble:

• almacenar agua para abastecimiento

• alimentar directamente la estación de tratamiento situada aguas abajo

• trasvasar excedentes al Embalse de La Jarosa mediante un sistema de túneles subterráneos

El embalse presenta una capacidad de almacenamiento de 23,7 hm³ y ocupa una superficie máxima de 115 hectáreas.

2. Datos de construcción del embalse

La construcción del embalse responde a la necesidad de reforzar el sistema occidental de abastecimiento de agua de Madrid a finales del siglo XX, en un contexto de modernización de infraestructuras hidráulicas.

• Inicio de proyecto y obra: década de 1980

• Finalización: 1991

• Entrada en servicio: 1991

Es el embalse más reciente incorporado al sistema principal de Canal de Isabel II.

Uno de los aspectos más destacados del proyecto fue la construcción de dos túneles hidráulicos con una longitud conjunta cercana a 10 kilómetros, que permiten derivar agua hacia otros puntos del sistema de abastecimiento madrileño.

La presa se diseñó con criterios modernos de control estructural y automatización, incorporando desde su origen un sistema avanzado de auscultación y supervisión permanente.

3. Datos técnicos

Embalse

• Capacidad total: 23,7 hm³

• Aportación media anual: 19 hm³

• Superficie de cuenca: 48 km²

• Superficie máxima: 115 ha

• Longitud de riberas: 10 km

• Longitud del río en el embalse: 3,2 km

Presa

• Tipología: presa de arco-gravedad de planta curva

• Clasificación: tipo A

• Altura sobre cimientos: 66 m

• Longitud de coronación: 340 m

• Anchura de coronación: 6 m

• Volumen de hormigón: 150.000 m²

La presa está dividida en 20 bloques estructurales mediante 19 juntas verticales de contracción, una solución que permite absorber deformaciones térmicas y tensiones estructurales.

Sistemas hidráulicos

• 4 vanos de aliviadero

• Capacidad máxima de alivio: 318 m³/s

• 2 conductos de desagüe de fondo

• Capacidad de desagüe: 46 m³/s

4. Curiosidades y datos de interés

El embalse más alto del sistema madrileño

La Aceña es el embalse situado a mayor altitud de todos los del Canal de Isabel II, lo que favorece una excelente calidad del agua por menor presión urbanística y mayor pureza de escorrentía.

Conexión subterránea estratégica

Uno de sus elementos menos conocidos es la red de túneles que conecta hidráulicamente este embalse con otros puntos del sistema, permitiendo redistribuir agua según necesidades de consumo.

Entorno de gran valor natural

El embalse se sitúa en un paisaje de pinares, granito y alta montaña muy poco alterado, con un fuerte valor paisajístico y ambiental.

Embalse poco conocido turísticamente

A diferencia de otros embalses más populares como Embalse de El Atazar, La Aceña mantiene un perfil discreto, lo que lo convierte en un enclave muy atractivo para fotografía de paisaje y observación de naturaleza.

Ingeniería moderna silenciosa

Su presa incorpora desde origen instrumentación avanzada:

• péndulos

• piezómetros

• termorresistencias

• control topográfico automatizado

5. Interés turístico del entorno

El entorno del Embalse de La Aceña ofrece una de las atmósferas más tranquilas y menos transformadas de todos los embalses vinculados al sistema hidráulico del Canal de Isabel II. Su localización en alta montaña, rodeado de pinares, laderas graníticas y amplios silencios naturales, lo convierte en un enclave especialmente atractivo para quienes buscan paisaje, desconexión y naturaleza.

Paisaje de alta montaña

El embalse se sitúa en una zona de transición entre la Sierra de Guadarrama y los relieves graníticos de Ávila, donde predominan:

• pinares de repoblación

• monte bajo serrano

• afloramientos graníticos

• vistas abiertas de montaña

La lámina de agua genera reflejos muy limpios, especialmente en otoño e invierno, cuando el entorno presenta una gran calidad fotográfica.

Rutas y accesos recomendados

Desde las inmediaciones del embalse pueden realizarse recorridos paisajísticos sencillos por pistas forestales y caminos de servicio.

Entre los recorridos más interesantes destacan:

• itinerarios forestales hacia zonas altas de Peguerinos

• paseos panorámicos sobre coronación y entorno hidráulico

• conexión visual con masas forestales del Alto Alberche

Es una zona especialmente adecuada para:

• senderismo tranquilo

• fotografía de paisaje

• observación de cielos limpios

• turismo de silencio

Relación hidráulica con otros embalses

Uno de sus principales valores técnicos y turísticos es comprender cómo se integra en el sistema hidráulico general:

El agua almacenada en La Aceña puede derivarse hacia el Embalse de La Jarosa mediante túneles hidráulicos subterráneos.

Esto convierte al embalse en una infraestructura especialmente interesante para interpretar el funcionamiento moderno del abastecimiento madrileño.

Mejor época para visitarlo

Las estaciones más recomendables son:

• primavera, por contraste de agua y vegetación

• otoño, por luz limpia y baja afluencia

• invierno, cuando la atmósfera de alta montaña genera imágenes muy espectaculares

En verano mantiene interés paisajístico, aunque con niveles variables según la temporada hídrica.

Entorno próximo de interés

Desde el embalse pueden completarse visitas hacia:

• Peguerinos

• puertos de montaña cercanos

• áreas forestales de la Sierra Oeste

Esto permite integrarlo en rutas de turismo hidráulico y naturaleza de jornada completa.
